En tant que fournisseur chevronné de soupapes de sûreté, je suis souvent confronté à une question courante de la part des clients : une soupape de sûreté peut-elle être installée horizontalement ? Cette question est cruciale car l'installation correcte des soupapes de sécurité est primordiale pour garantir la sécurité et l'efficacité des différents systèmes. Dans ce blog, j'approfondirai les aspects techniques de cette question, en explorant les possibilités, les limites et les meilleures pratiques associées à l'installation horizontale de soupapes de sécurité.
Comprendre la fonction des soupapes de sûreté
Avant d'aborder l'installation horizontale, il est essentiel de comprendre le rôle fondamental des soupapes de sûreté. Ces vannes sont conçues pour protéger les récipients sous pression, les pipelines et autres équipements contre la surpression. Lorsque la pression dans un système dépasse une limite prédéfinie, la soupape de sécurité s'ouvre pour libérer l'excès de pression, évitant ainsi des dommages potentiels, des explosions ou d'autres situations dangereuses.

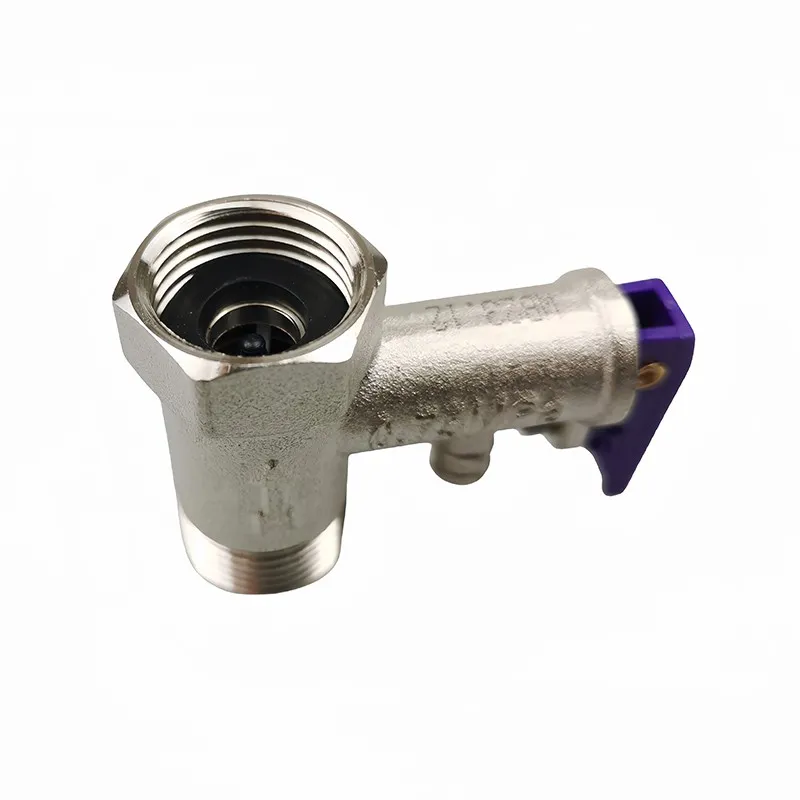

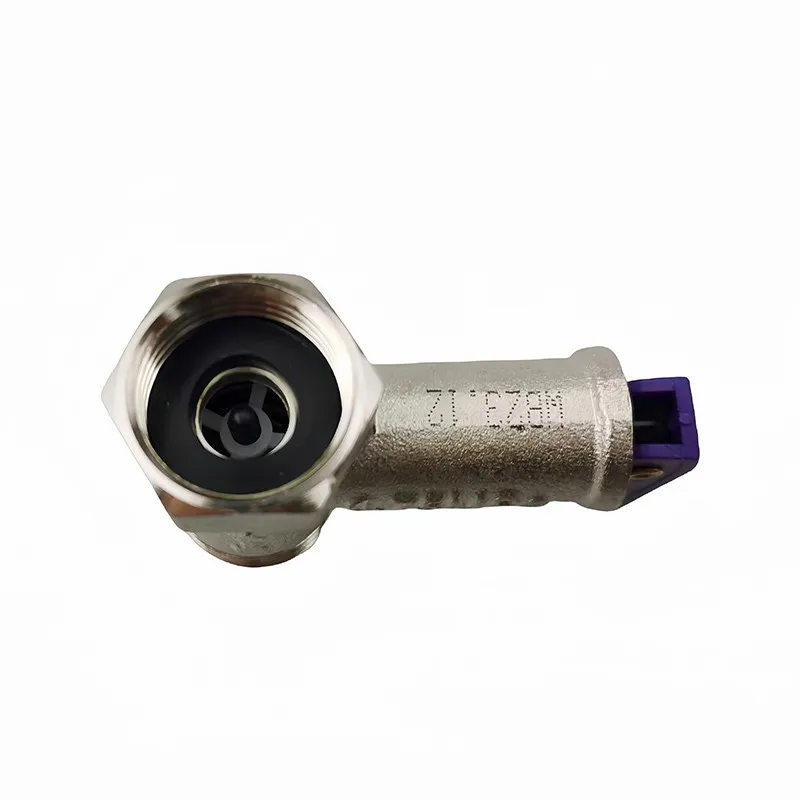

Les soupapes de sûreté sont largement utilisées dans différentes industries, notamment le pétrole et le gaz, la production d'électricité, le traitement chimique et le chauffage de l'eau. Par exemple,Soupape de sécurité pour chauffe-eau à gazest crucial pour éviter la surpression dans les chauffe-eau à gaz, tout enSoupape de sécurité de chaudièrejoue un rôle essentiel dans le maintien de la sécurité des chaudières. De la même manière,Soupape de sécurité pour chauffe-eauest essentiel pour les systèmes de chauffe-eau.
Facteurs affectant l'installation horizontale
Conception de la vanne
La conception de la soupape de sûreté est un facteur important pour déterminer si elle peut être installée horizontalement. Il existe différents types de soupapes de sûreté, telles que les soupapes à ressort, les soupapes pilotées et les soupapes à levier. Chaque type possède ses propres caractéristiques de conception qui peuvent affecter ses performances lorsqu'il est installé horizontalement.
Les soupapes de sécurité à ressort sont le type le plus courant. Dans une vanne à ressort, un ressort est utilisé pour maintenir le disque de la vanne en position fermée. Lorsque la pression dépasse la force du ressort, la vanne s'ouvre. Certaines vannes à ressort sont conçues pour être installées dans n'importe quelle orientation, y compris horizontalement. Cependant, d'autres peuvent avoir des exigences d'orientation spécifiques en raison de la conception du ressort et des composants internes.
Les soupapes de sécurité pilotées reposent sur une vanne pilote pour contrôler l'ouverture et la fermeture de la vanne principale. Ces vannes sont de conception plus complexe et peuvent être plus sensibles à l'orientation de l'installation. Dans certains cas, une installation horizontale peut affecter le bon fonctionnement de la vanne pilote et les performances globales de la soupape de sécurité.
Les soupapes de sécurité à levier utilisent un levier et un poids pour contrôler l'ouverture de la vanne. La conception de ces vannes peut également limiter leur installation horizontale en raison du risque que le levier et le poids interfèrent avec le bon fonctionnement de la vanne.
Caractéristiques du fluide
Les caractéristiques du fluide circulant à travers la soupape de sécurité jouent également un rôle dans une installation horizontale. Pour les systèmes remplis de liquide, une installation horizontale peut entraîner des problèmes tels qu'un drainage inapproprié et l'accumulation de débris dans la vanne. En position horizontale, le liquide peut ne pas s'écouler correctement de la vanne, ce qui peut entraîner une corrosion et une réduction des performances de la vanne au fil du temps.
Dans les systèmes remplis de gaz, la dynamique du flux peut être différente. Cependant, une installation horizontale peut toujours affecter la capacité de la vanne à réagir rapidement aux changements de pression. L'orientation de la vanne peut influencer le trajet d'écoulement du gaz, ce qui peut avoir un impact sur les temps d'ouverture et de fermeture de la vanne.
Configuration système requise
Les exigences spécifiques du système dans lequel la soupape de sécurité est installée sont une autre considération importante. Certains systèmes peuvent avoir des règles de sécurité strictes qui dictent l'orientation d'installation des soupapes de sûreté. Par exemple, dans les systèmes à haute pression ou à haute température, l'installation horizontale peut ne pas être autorisée en raison du risque de réduction de la fiabilité et de la sécurité.
Avantages de l'installation horizontale
Malgré les défis, il existe certaines situations où l’installation horizontale de soupapes de sécurité peut s’avérer avantageuse.
Contraintes spatiales
Dans certains environnements industriels, l'espace est limité. L'installation horizontale peut être une solution pratique lorsqu'il n'y a pas assez d'espace vertical pour une soupape de sécurité installée verticalement. Cela peut être particulièrement utile dans les équipements compacts ou dans les applications de rénovation où la disposition existante restreint les options d'installation.
Facilité d'entretien
Une installation horizontale peut parfois faciliter l'accès et l'entretien de la soupape de sécurité. En position horizontale, la vanne peut être plus accessible pour l'inspection, les tests et la réparation. Cela peut réduire les temps d'arrêt nécessaires à la maintenance et améliorer l'efficacité globale du système.
Inconvénients de l'installation horizontale
Problèmes de drainage
Comme mentionné précédemment, une installation horizontale peut entraîner des problèmes de drainage, en particulier dans les systèmes remplis de liquide. Si la vanne ne se vidange pas correctement, cela peut entraîner une accumulation de liquide et de débris, ce qui peut endommager les composants de la vanne et réduire ses performances.
Performances des vannes
L'installation horizontale peut affecter les performances de la soupape de sécurité. La vanne peut ne pas s'ouvrir ou se fermer aussi rapidement qu'elle le ferait en position verticale, ce qui peut entraîner des temps de réponse retardés en cas de surpression. Cela peut poser un risque important pour la sécurité du système et de l’environnement.
Meilleures pratiques pour l'installation horizontale
Si l’installation horizontale d’une soupape de sûreté est jugée nécessaire, les meilleures pratiques suivantes doivent être suivies :
Consulter le fabricant
Avant d’installer une soupape de sécurité horizontalement, il est crucial de consulter le fabricant. Le fabricant peut fournir des informations spécifiques sur la conception de la vanne, les exigences d'orientation et toutes les limitations associées à l'installation horizontale. Ils peuvent également offrir des conseils sur les techniques d’installation et les procédures de maintenance appropriées.
Assurer un soutien adéquat
La soupape de sécurité doit être correctement soutenue lorsqu'elle est installée horizontalement. Cela peut éviter une contrainte excessive sur la vanne et ses connexions, ce qui peut entraîner des fuites ou des dommages. Un support adéquat peut également aider à maintenir l’alignement de la vanne et à assurer son bon fonctionnement.
Installer un système de drainage
Pour résoudre les problèmes de drainage associés à une installation horizontale, un système de drainage approprié doit être installé. Cela peut inclure une conduite de vidange et un siphon pour empêcher l’accumulation de liquide dans la vanne. Une inspection et un nettoyage réguliers du système de drainage sont également nécessaires pour garantir son bon fonctionnement.
Effectuer des tests réguliers
Des tests réguliers de la soupape de sécurité sont essentiels pour garantir son bon fonctionnement. Cela comprend des tests de pression et des tests fonctionnels pour vérifier que la vanne s'ouvre et se ferme à la pression correcte et répond rapidement aux changements de pression. Les tests doivent être effectués conformément aux recommandations du fabricant et à toutes les règles de sécurité applicables.
Conclusion
En conclusion, la question de savoir si une soupape de sécurité peut être installée horizontalement n’est pas simple. Cela dépend de divers facteurs, notamment de la conception de la vanne, des caractéristiques du fluide et des exigences du système. Si l’installation horizontale peut offrir certains avantages dans certaines situations, elle présente également plusieurs défis qui doivent être soigneusement étudiés.
En tant que fournisseur de soupapes de sûreté, nous nous engageons à fournir à nos clients des soupapes de haute qualité et des conseils d'experts sur l'installation et la maintenance. Si vous envisagez l'installation horizontale d'une soupape de sécurité, nous vous encourageons à nous contacter pour plus d'informations et de conseils. Notre équipe d'experts peut vous aider à déterminer la meilleure option d'installation pour votre système spécifique et à garantir la sécurité et la fiabilité de votre équipement. Que vous ayez besoin d'unSoupape de sécurité pour chauffe-eau à gaz,Soupape de sécurité de chaudière, ouSoupape de sécurité pour chauffe-eau, nous avons l'expertise et les produits pour répondre à vos besoins.
Références
- Code ASME des chaudières et des appareils sous pression
- Normes API 520 et API 526 pour les soupapes de sécurité
- Documentation technique du fabricant pour les soupapes de sécurité
